一级建造师建设工程项目管理学习资料:双代号网络三要素

　　建设工程项目管理学习资料:双代号网络三要素

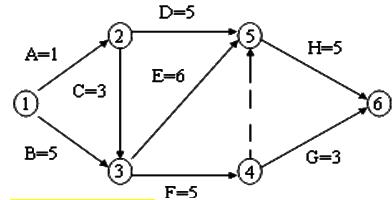

　　1.节点（又称结点、事件）

　　（1）起点节点

　　（2）终点节点

　　（3）中间节点

　　2.箭线（工作）

　　（1）实箭线：每一条实箭线表示一项工作。

　　（2）虚箭线

　　1）联系作用是指应用虚箭线正确表达工作之间相互依存的关系；

　　2）区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分；

　　3）断路作用是用虚箭线断掉多余联系，即在网络图中把无联系的工作连接上时，应加上虚工作将其断开。

　　3.线路
